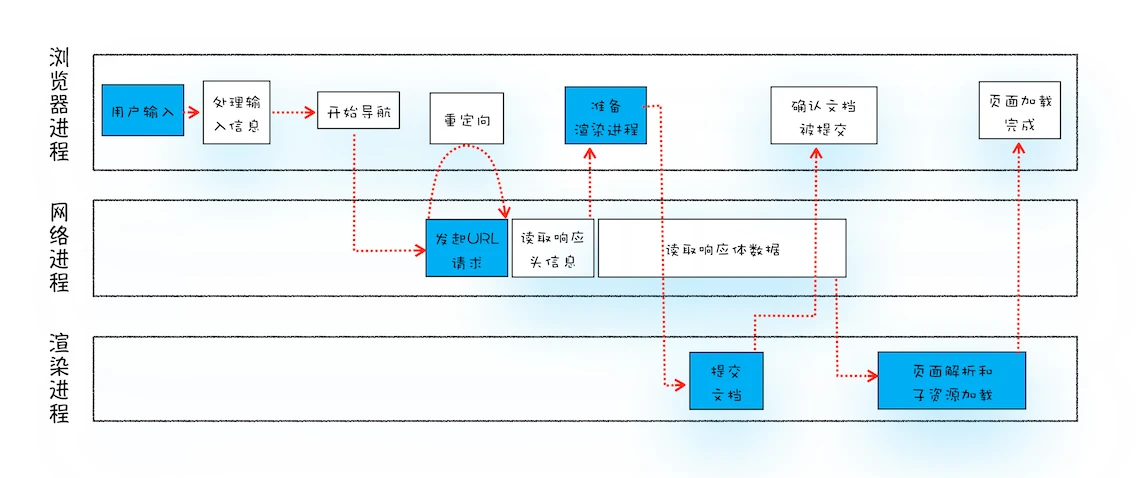

整个过程大致可描述如下：

输入 URL，主进程将 URL 转发给网络进程。
网络进程发起真正的 URL 请求。
网络进程收到了响应数据，解析后将数据转发给主进程。
主进程收到数据后，发送“提交导航”（CommitNavigation）消息到渲染进程。
渲染进程开始准备接收 HTML 数据，接收数据方式为与网络进程建立数据管道（IPC 进程通信的一种方式）。
最后渲染进程向主线程发起“确认提交”消息。
主进程收到消息后，移除之前的旧文档（页面），开始更新页面状态。

其中，URL 请求到页面开始解析的这个过程，叫做导航。

用户输入

浏览器根据用户输入的内容合成成完整的 URL。在发起请求之前，浏览器会询问当前页面要不要执行 beforeunload 事件，比如处理未提交的表单等。用户也可以通过 beforeunload 取消导航。若没有 beforeunload 事件，浏览器便开始进入加载状态，但是没有立即替换页面内容。

请求和响应

浏览器建立请求完成之后，得到了服务器返回的响应数据。接下来浏览器根据 Content-Type 响应头来决定如何处理响应。

准备渲染进程

默认情况下，浏览器会给每个页面开启一个渲染进程，例外情况下，浏览器会让多个页面运行在同一个渲染进程中。这个例外情况指的就是当页面属于同一站点时。同一站点的定义为：根域名、协议、子域名和端口。例如下面的三个网址都属于同一站点，协议都是 HTTPS，根域名也都是 geekbang.org。

https://time.geekbang.org
https://www.geekbang.org
https://www.geekbang.org:8080

Chrome 的默认策略是，每个标签对应一个渲染进程。但是如果一个页面打开了两一个新的页面，新页面和当前页面有属于同一站点的时候，新页面就会复用父页面的渲染进程。官方把这个策略叫做 procee-per-site-instance。

渲染进程准备好之后，还不能立即进入文档解析阶段，此时文档还在网络进程里。

提交文档

浏览器（主）进程收到网络进程的响应头数据后，向渲染进程发起“提交文档”的消息。
渲染进程与网络进程建立传输数据的“管道”。
文档数据传输完成之后，渲染进程返回“确认提交”消息给主进程。

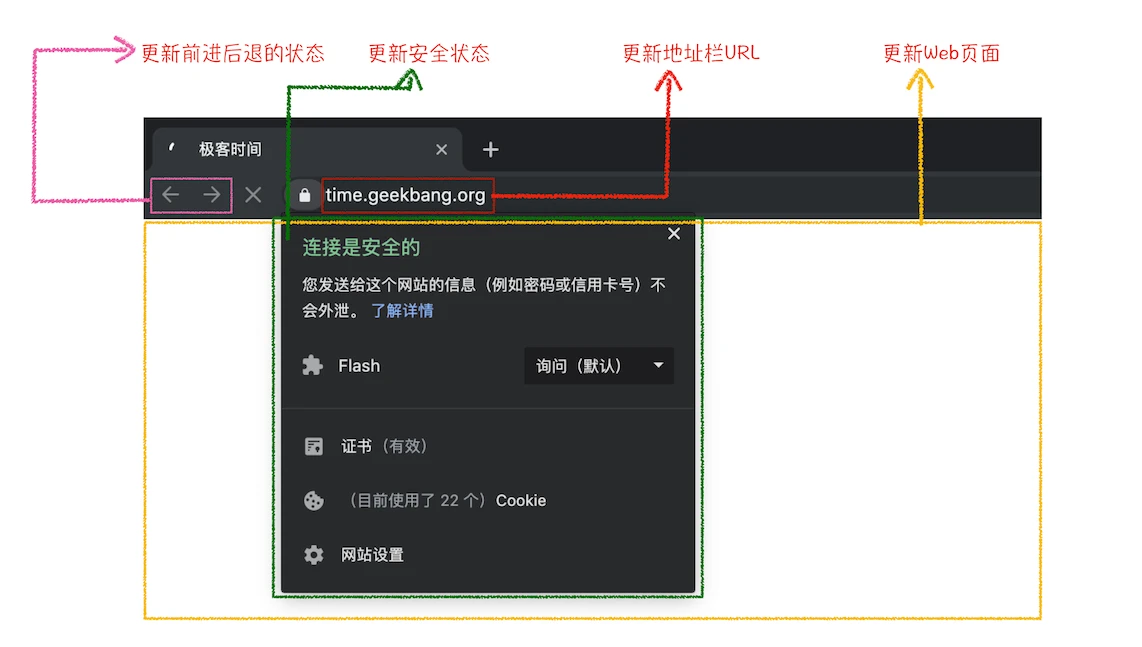

主进程开始更新浏览器界面，包括安全状态、地址栏 URL、前进后退历史状态等。

浏览器导航完成状态如下，之后便进入了渲染阶段。

渲染阶段

渲染阶段被分为很多的子阶段，这样的处理流程叫做渲染流水线。按照时间顺序，流水线可分为如下几个子阶段：构建 DOM 树，样式计算，布局阶段，分层，绘制，分块，光栅化和合成。

构建 DOM 树

DOM 树和 HTML 的内容几乎是一样的，但 DOM 是保存在内存中的树状结构，可以通过 JS 来查询或修改。

样式计算

该过程分为三步：

CSS 转换为浏览器可以理解的结构：styleSheets。

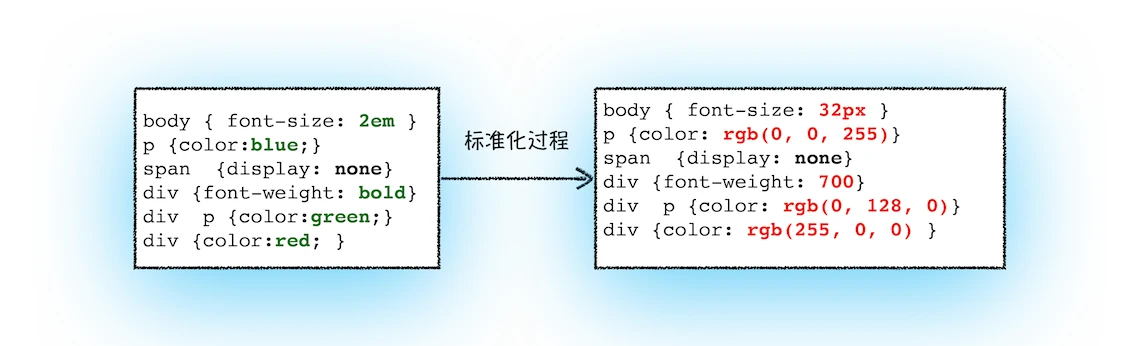

转换样式中的属性值，使其标准化。例如：

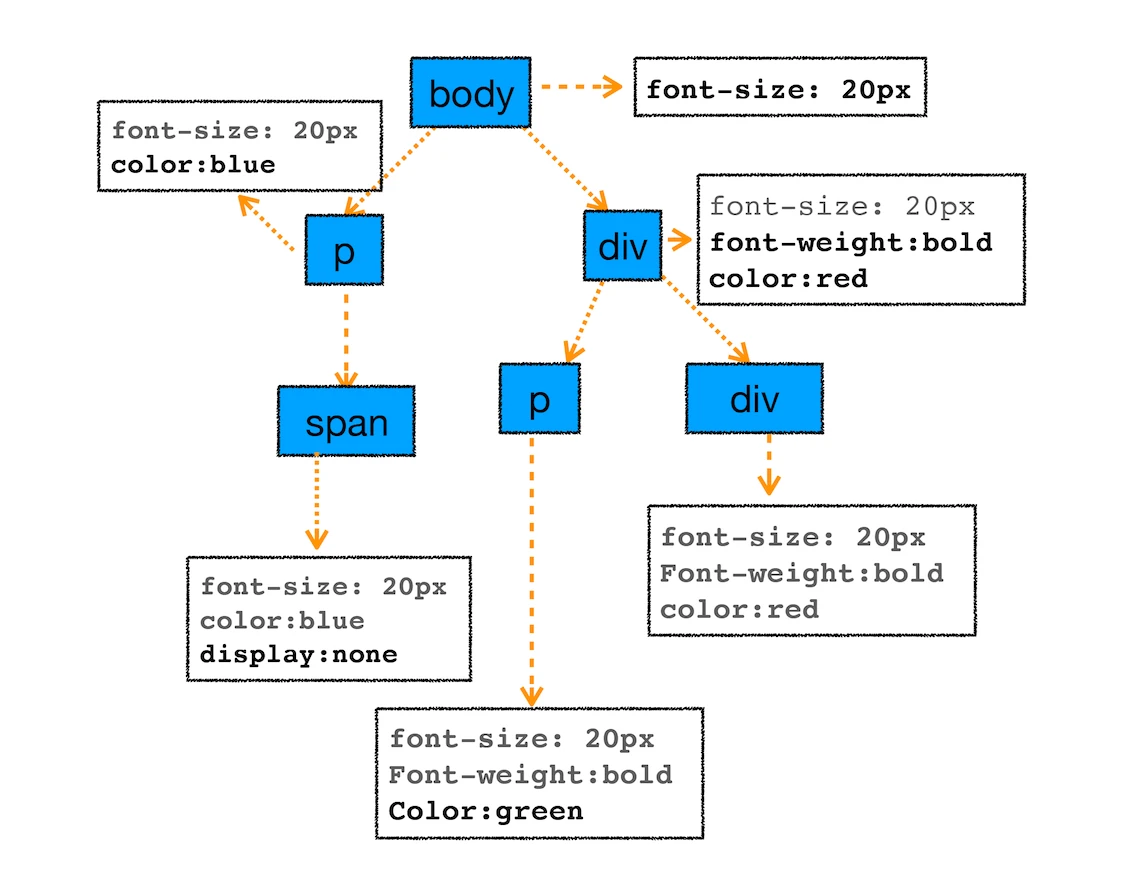

计算出 DOM 树中每个阶段的具体样式。涉及到 CSS 的继承规则和层叠规则。要了解每个 DOM 元素的最终计算样式，可以在开发者工具栏中查看 “Elements/Computed” 一栏。

布局阶段

计算出 DOM 树中可见元素的几何位置的过程称为布局。在显示之前，需要额外的构建一颗只包含可见元素的布局树，不可见的节点会被忽略掉，比如 head 标签下的全部内容，比如 display: none 的元素。

分层

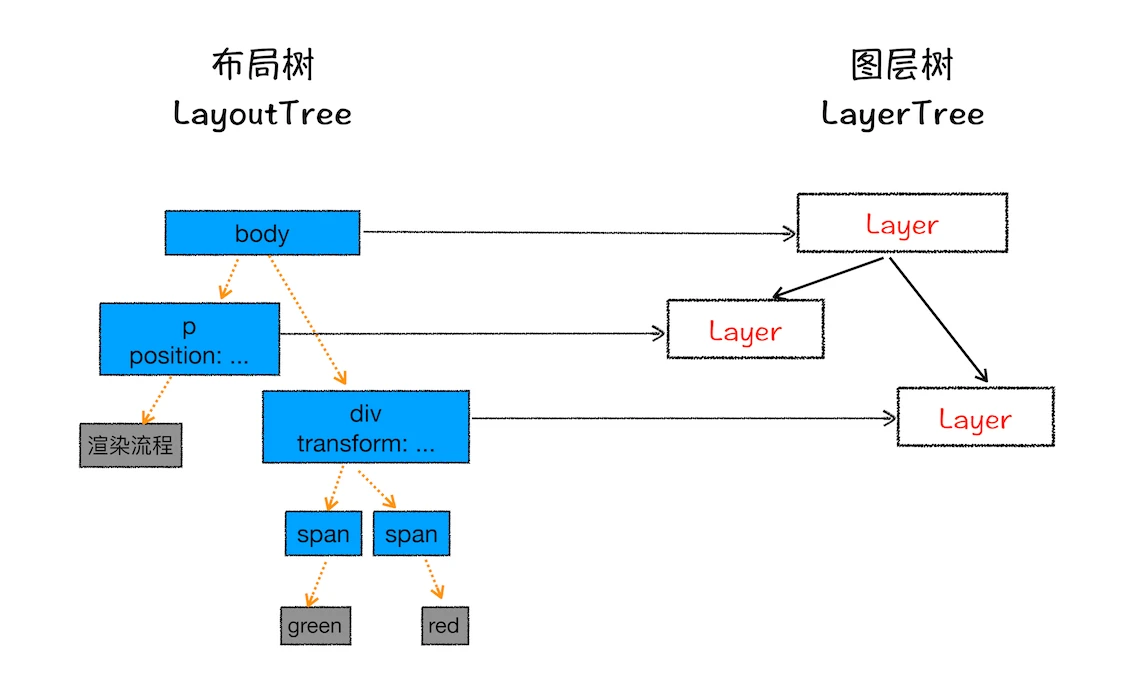

生成布局树之后，渲染引擎还需要为特定的节点生成专用的图层，并生成一颗对应的图层树。浏览器的页面实际上被分成了很多图层，这些图层叠加后合成了最终的页面。Chrome 开发者工具“Layers”查看分层情况。如果节点没有自己的图层，那么就属于父节点的图层。图层的分层规则：

拥有层叠上下文属性的元素会被单独提升为一层（定位、透明、滤镜等）。
需要裁剪（clip）的地方也会被创建为图层（div 限定高度，文字超出自动滚动）。

图层绘制

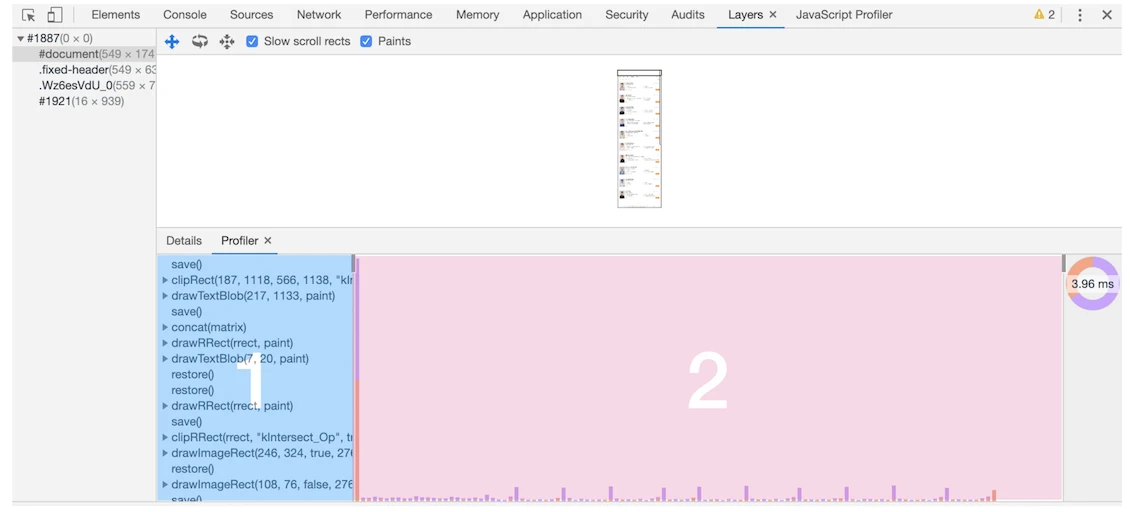

构建完图层之后，渲染引擎会对图层进行绘制。渲染引擎将图层的绘制拆解为很多小的绘制指令（分块）。然后把这些指令按顺序组成一个待绘制的列表。打开 Chrome 的 “Layout/document” 可以看到。

栅格化操作

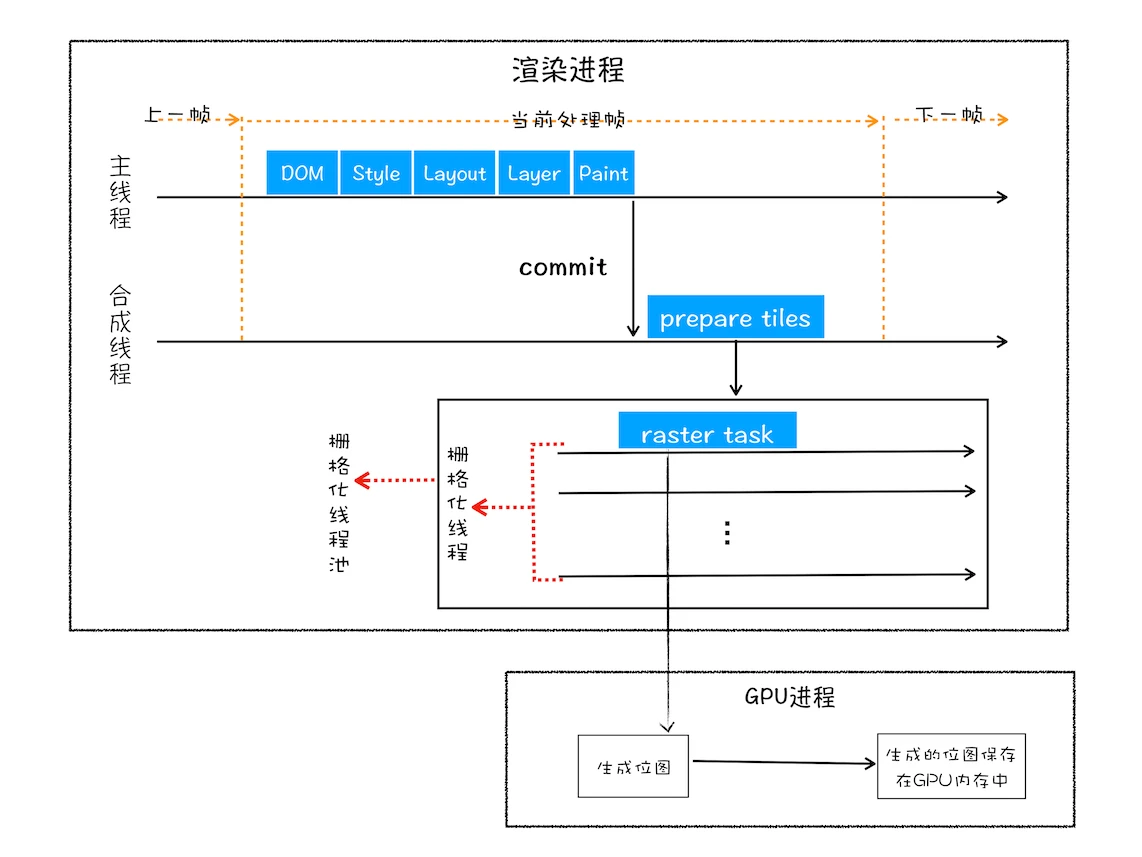

拆解成绘制命令之后，实际的绘制操作由渲染引擎中的合成线程来完成。主线程把绘制列表“提交”（commit）给合成线程。

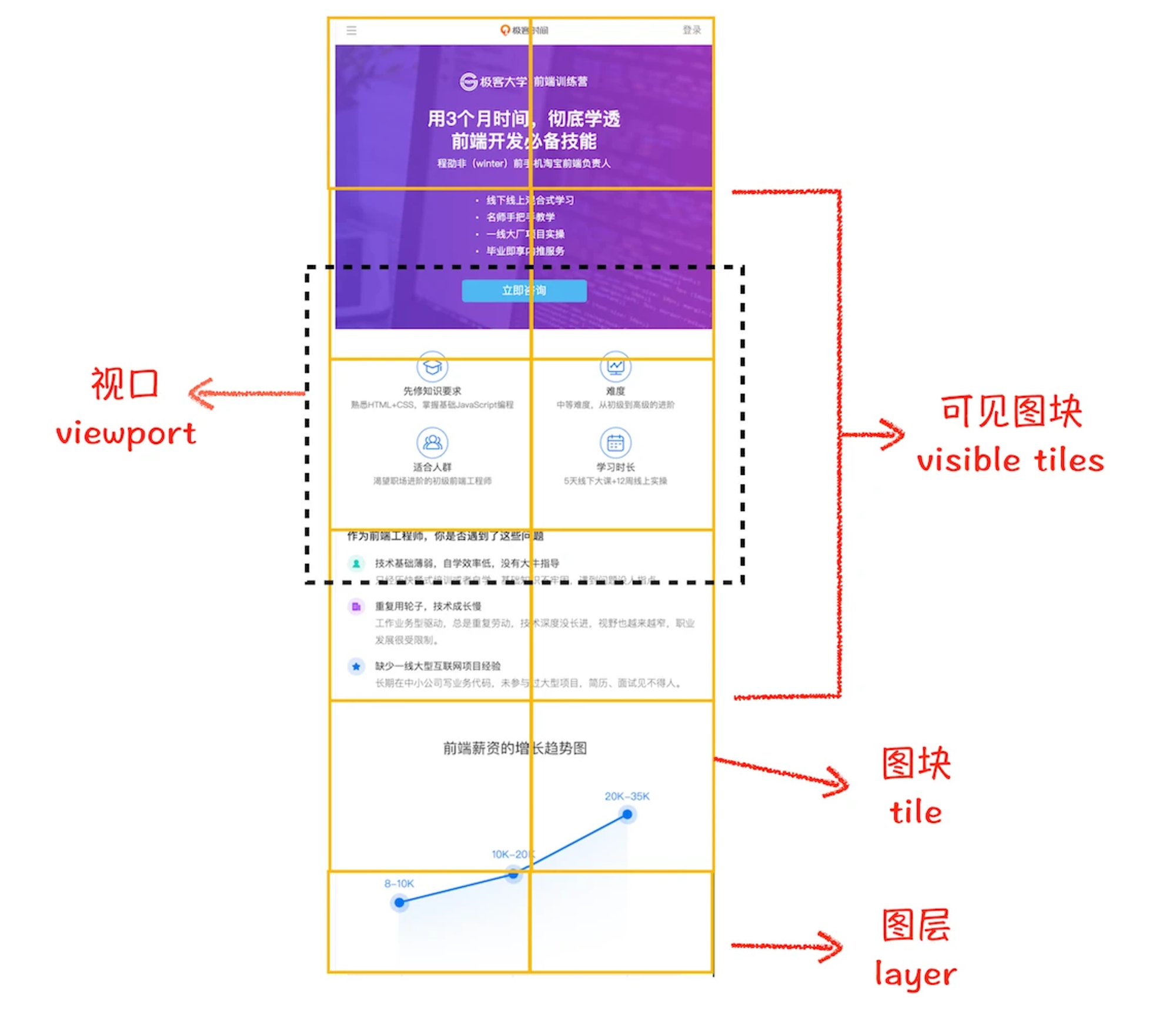

某些情况下，比如图层很大（页面很长的时候），用户只能通过视口看到一页面的一小部分，这种情况下，绘制出所有的图层内容会产生很大的开销，完全没有必要。基于这个原因，合成线程会将图层划分为图块（tile），图块的大小通常为 256x256 或 512x512。

合成线程会按照视口附近的图块优先生成位图。图块 → 位图的过程称为栅格化。图块是栅格化的最小单位，渲染进程维护了一个栅格化的线程池，所有的栅格化操作都是在线程池内进行的。通常栅格化过程都会使用 GPU 来加速，使用 GPU 生成位图的过程叫做快速栅格化，或称为 GPU 栅格化，生成的位图保留在 GPU 内存中。

合成和显示

所有的图块被栅格化之后，合成线程会生成绘制图块的命令“DrawQuad”，然后将其发送给浏览器进程。浏览器进程将页面绘制到内存中，然后将内存显示在屏幕上。

经过一系列阶段后，浏览器就会显示出页面了。
